DUO-HPP Basic

Teilenummer

115DUOHPP4

Anwendungsbereich

Individuelle Anpassung an ein (paralleles) Filterproblem. Die Patronen werden durch den Anwender auf Basis der Filteraufgabe ausgewählt und gesondert bestellt.

Beispiele: Erhöhung des Durchflusses durch parallelen Einsatz von 2 Patronen (Hauptanwendungsbereich)

Beschreibung

Die Patronenanordnung ist parallel, d.h. beide Patronen werden gleichzeitig durchströmt. Es ist deshalb nur der Einsatz von 2 identischen Filterpatronen sinnvoll.

Das Gerät enthält alle erforderlichen Bauteile sowohl für den Abzweig von der Kaltwasserleitung (zur separaten Trinkwasserentnahme - V1) als auch zur Rückführung in die Wasserleitung (zur Filterung des gesamten Leitungwassers -V2). Die Verbindung der Schläuche zum Gerät erfolgt über Schnellkupplungen, was insbesondere den Patronenwechsel erleichtert. Die Anschlüsse an das Leitungsnetz von und zum Gerät sind über 3/8"-Überwurfmutter oder 10mm Rohrquetsch-Verschraubung möglich.

Patronen sind nicht enthalten, diese sind durch den Anwender auszuwählen und gesondert zu bestellen.

Abmessung

Filtereinheit ohne Anschlüsse (B x H x T) 280 x 300 x 150
Gewicht (mit Patronen): trocken ca. 4,5 kg, naß ca. 6kg
Länge der Flexschläuche: 800mm (2 Stck.)

Leistung

• Drücke bis max. 5bar.
• Durchfuß (bei 4bar)
  + ohne Patronen: ca. 1,3m³/h
  + mit Patronen: je nach Patrone (siehe Anwendungstechnik)

Einsatzhinweise

• Baugruppe zur Entlüftung auf Anfrage lieferbar
• passende Wasserhähne finden Sie unter Ersatzteile & Zubehör

Filterpatronen

• Standardmäßig nicht enthalten; sind separat zu bestellen!
• Es passen alle Carbonit-Filterpatronen vom Typ NFP...-9, IFP...-9, VFS09/..., IFP Puro, KFP Intego und Ionentauscherpatronen (IK-Nachfüllkartusche NF2)

Dokumente

   Einbaubeispiele DUO (parallel)

   Bedienanleitung

   Produktzeichnung

   Datenblatt

Lieferumfang

Komplettes Filtergerät mit umfangreichem Installationsmaterial (T-Stück, Absperrkugelventile, Flexschläuche, Verschraubung, Schnellkupplungen, Dichtungen) und Bedienanleitung, verpackt im Karton mit bedrucktem Überstülper.

Achtung: ohne Wasserhahn, ohne Patronen, bitte separat bestellen!

Preis (inkl. Mwst., in €/Stck.)

- Einzelpreisangabe nur bei registrierten Besucher/Händler Bitte einloggen
- Preise für Hauptprodukte suche Rubrik Preise/Bildpreisliste
- weitere Preise erhalten Sie von unserem Carbonit Fachhändler (siehe Hauptmenü/Händlernetz)

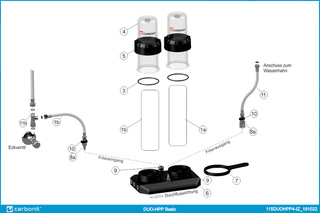

Übersicht/Zeichnung Stückliste
(bitte aufs Bild klicken)
