Grundmodule VARIO

VARIO Grundmodule sind zentraler Teil des modularen VARIO-Filtersystems. Es sind jeweils komplette Gehäuse (ohne Patrone), in die die Standardpatronen von CARBONIT passen. Sie können mit den VARIO-Anschlußsätzen direkt oder über die Schlauchsätze VARIO/DUO mit der ein- und ausgangsseitigen Installation des Anwenders bzw. mit den ausgangsseitig installierten Wasserhahnsätzen VARIO/DUO verbunden werden.

Die Patronen sind entsprechend den Zuordnungs- und Auswahltabellen (siehe Anwendung) auszuwählen und zusätzlich zu bestellen. Bzgl. der Paßfähigkeit der Patronen ist zu beachten:

a) Grundmodule 9 3/4"

es passen alle Ausführungen der Patronentypen:
NFP ...-9, IFP...-9, VFS 09/..., IFP Puro, IFP KDF, IK NF2

b) Grundmodule 20"

es passen alle Ausführungen der Patronentypen:
NFP ...-20, IFP ...-20, VFS20/...

Achtung: Verwenden Sie für den Anschluß der Grundmodule in Ihrer Installation unbedingt die VARIO-Anschlußsätze von CARBONIT, da nur über spezielle Gewinde- und Anlageflächengestaltung eine sichere Dichtheit mit den elastischen Dichtelementen (O-Ringe) erreicht wird. Die Verwendung von Dichtpaste oder -band ist dann nicht erforderlich.

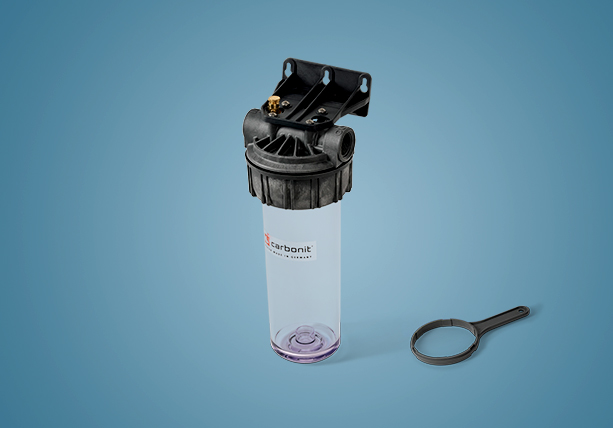

VARIO HP EK Grundmodul
(120VHP-EKGM)

• Einzelgehäuse
• 9 3/4"-System

Produktzeichnung

Preise (in €/Stck.)

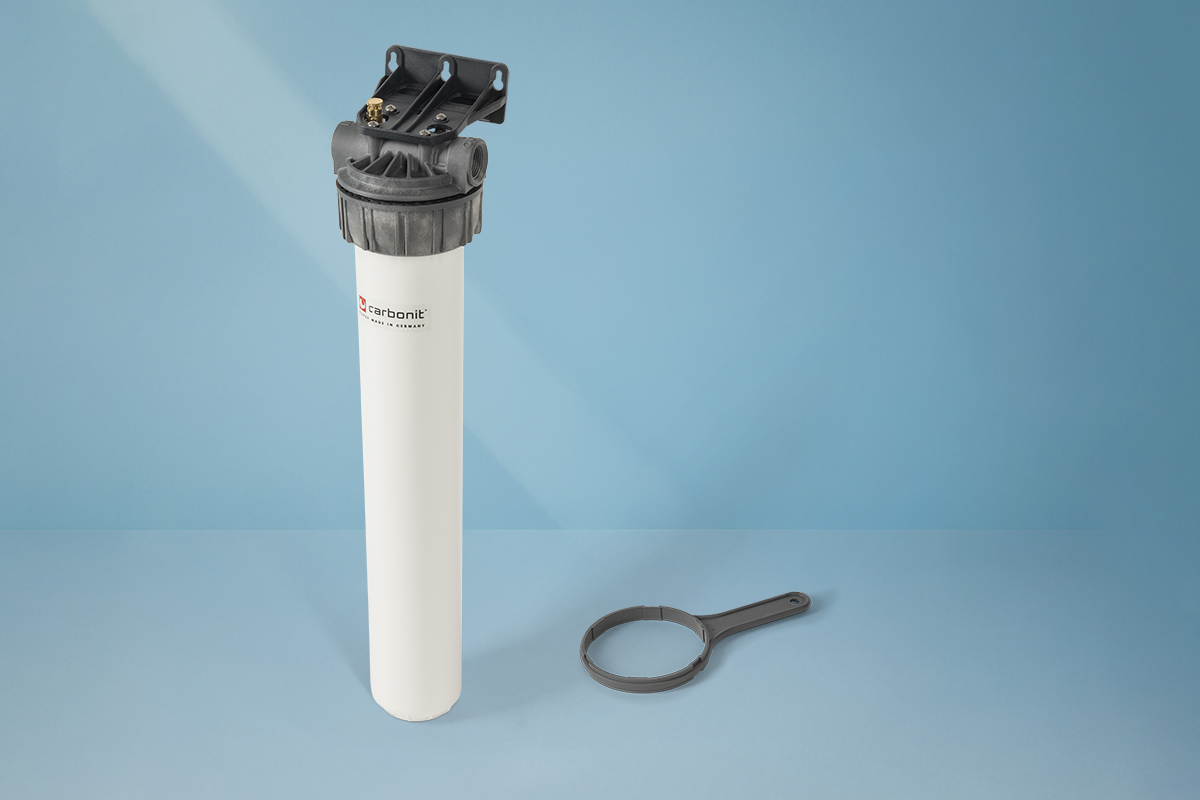

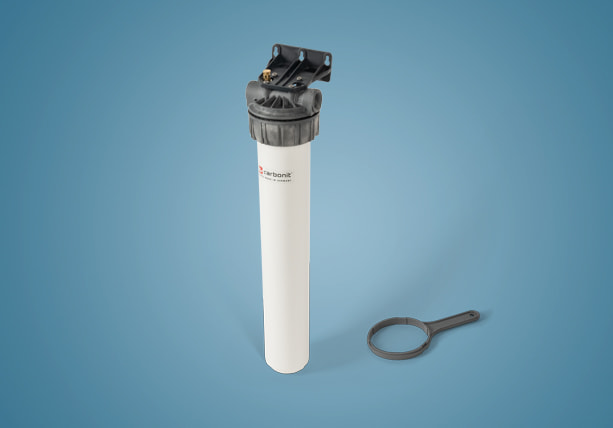

VARIO HP20 EK Grundmodul
(120VHP-EKGM-20)

• Einzelgehäuse
• 20" - System
• für Erhöhung der durchflußmenge durch doppelte Patronenlänge, auch für
  Vorfilterzwecke bei QUADRO o.ä.

Produktzeichnung

Preise (in €/Stck.)

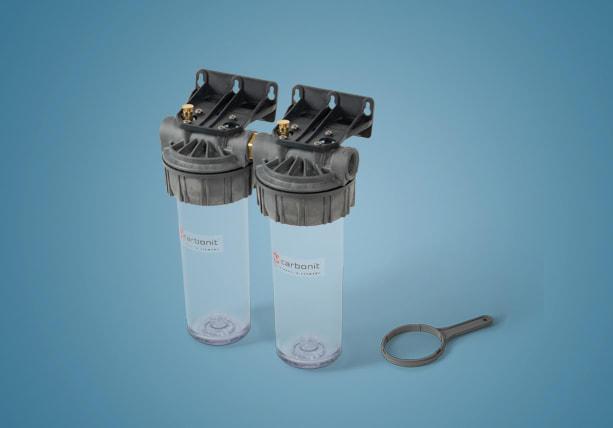

VARIO HP DK Grundmodul
(120VHP-DKGM)

• serielles Doppelgehäuse
• 9 3/4" - System
• für Kombination von Vor- und Feinfilter sowie Ionentauscher und Aktivkohle oder Zykluserhöhung
  bei Ionentauschern bei doppelter Granulatmenge

Produktzeichnung

Preise (in €/Stck.)

VARIO HP PEK Grundmodul
(120VHP-PEKGM)

• paralleles Doppelgehäuse
• 9 3/4" - System
• Achtung: wegen Anschlußgewinde3/4" passen die Anschlußsätze nicht, Installation erfolgt
  direkt an 3/4"-Außengewinde (aus Messing)
• für Verdopplung der Durchflußmenge insbesondere bei NFP-Premium-Einsatz

Produktzeichnung

Preise (in €/Stck.)

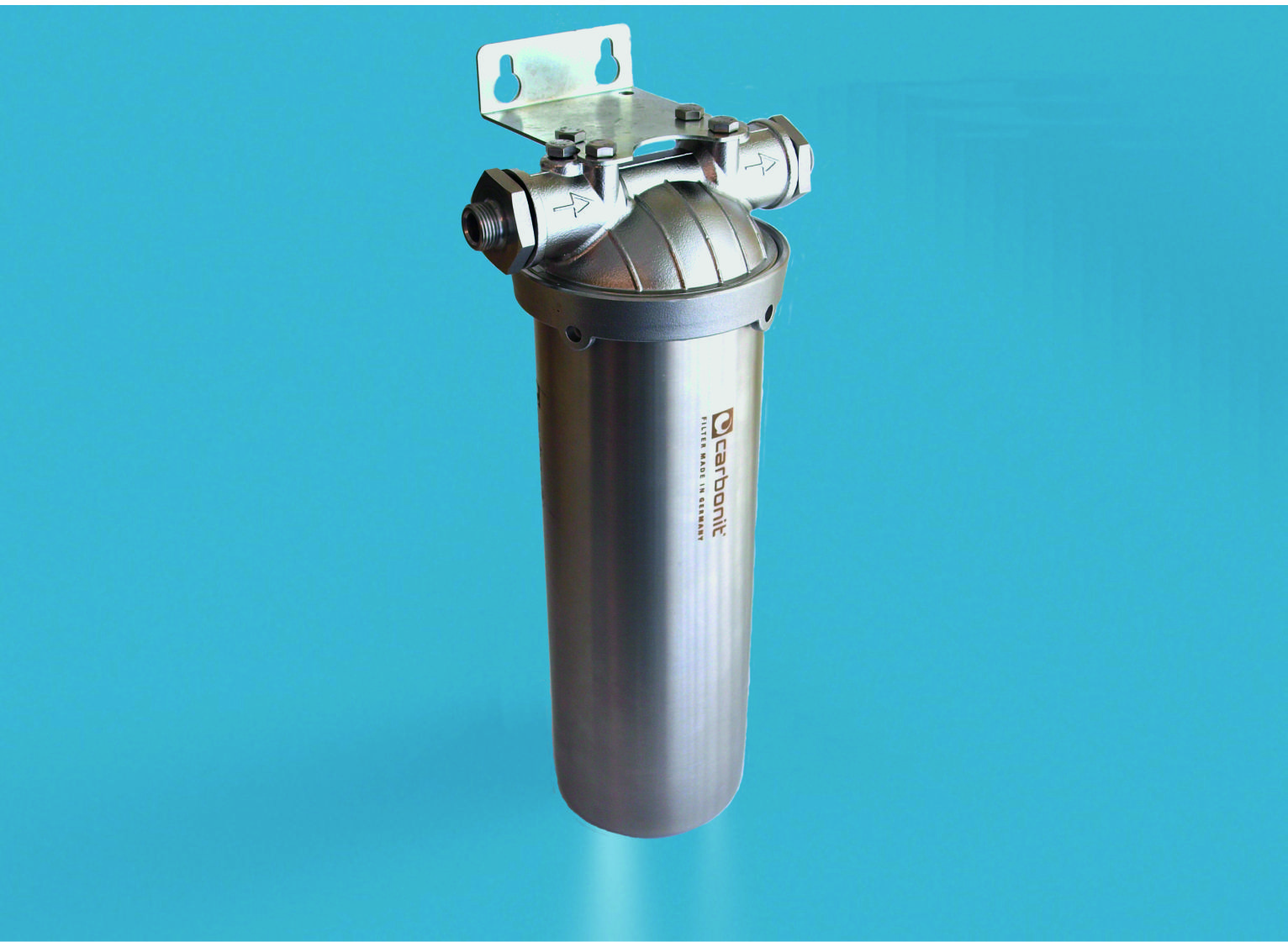

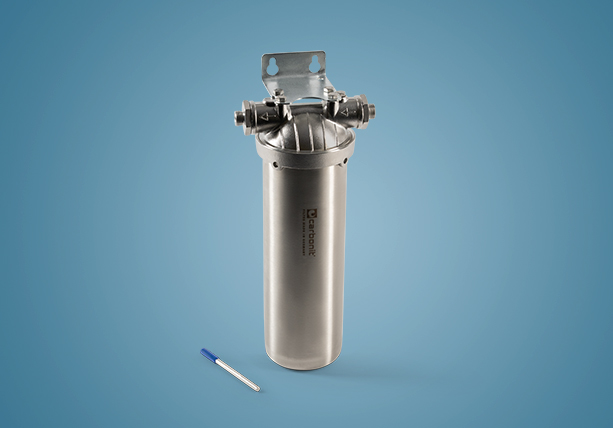

VARIO INOX (VA) Grundmodul (aktualisiert)
(120VAR-INOX)

• Einzelgehäuse kpl. mit Wandhalter, Schrauben und Geräteschlüssel
• Komplett aus Edelstahl (VA)
• Speziell für gewerbliche Anwendungen im Lebensmittel und verfahrenstechnischen Bereich
• erhöhte Festigkeit durch metallische Werkstoffe
• Beachten Sie obenstehende Einsatzhinweise bzgl. Patronen- und Anschlußsatzverwendung

Produktzeichnung
Bedienanleitung

(Sonder-)Preise (in €/Stck.)
