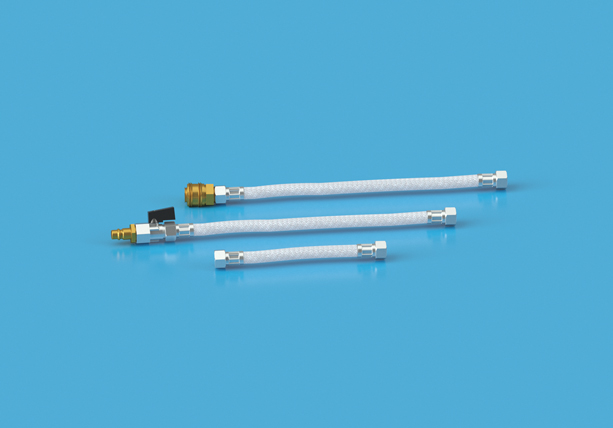

Schlauchsätze VARIO/DUO

Schlauchsätze VARIO/DUO gehören zum modularen VARIO-Filtergerätesystem. Sie dienen darin zur Verbindung der VARIO-Grundmodule über die entsprechenden VARIO-Anschlußsätze mit der ein- und ausgangsseitigen Installation des Anwenders bzw. den ausgangsseitig installierten Wasserhahnsätzen VARIO/DUO (gehäuseseitig 3/4"-Gewinde mit O-Ring-Dichtung).

Angeboten werden:

• VARIO - Schlauchsatz 3/8"
• VARIO - Schlauchsatz 3/4"
• VARIO - Schlauchsatz Basic
• VARIO - Schlauch-Ersatzset  (VARIO / DUO)

VARIO-Schlauchsatz 3/8"

(120VAR-SS38)

• Anschluß an 3/8" Außengewinde (z.B. VARIO Anschlußsätze 3/8", z.B. (Wasserhahnsätze 1-7)
• Verwendung für Durchflüsse bis 20l/min (bei 4bar)
• enthält alle erforderlichen Bauteile für Abzweig von der Leitung (T-Stück, Absperrhahn) oder von der Leitung in die Leitung (Winkelstück), siehe Produktzeichnung

Lieferumfang

• ein- und ausgangsseitig je ein Flex-Schlauch, 800mm lang mit Ü-Mutter 3/8", di=8
• eingangsseitig zusätzlich
  • integrierter Absperrhahn
  • T-Stück (3/8" Überwurfmutter, 2x 3/8'' Außengewinde)
• ausgangsseitig Winkelstück 90° (3/8" AG, 10mm Quetschverbindung)
• Dichtungen gemäß Produktzeichnung

Preise (in €/Stck.)

Produktzeichnung

VARIO-Schlauchsatz 3/4"

(120VAR-SS34)

• Anschluß an 3/4" Außengewinde (z.B. VARIO Anschlußsatz 3/4")
• Verwendung für höhere Durchflüsse ab 20l/min (bei 4bar)

Lieferumfang

• ein- und ausgangsseitig je ein Flex-Schlauch, 800mm lang mit Ü-Mutter 3/4", di=13,
  einseitig 90°
• Dichtungen gemäß Produktzeichnung

Preise (in €/Stck.)

  Produktzeichnung

VARIO-Schlauchsatz Basic

(120VAR-SSBAS)

• Anschluß an VARIO-Kupplungssystem (Rectus) (z.B. VARIO-Anschlußsatz Kupplung)
• enthält alle erforderlichen Bauteile für Abzweig von der Leitung (T-Stück, Absperrhahn) oder von der Leitung in die Leitung zurück (Winkelstück), siehe Produktzeichnung

Lieferumfang

• ein- und ausgangsseitig ein Flex-Schlauch, 800mm lang mit Kupplung Rectus NW7,2
• eingangsseitig zusätzlich
  • integrierter Absperrhahn
  • T-Stück (3/8" Überwurfmutter, 2x 3/8'' Außengewinde)
• ausgangsseitig Winkelstück 90° (3/8" AG, 10mm Quetschverbindung)
• Dichtungen gemäß Produktzeichnung

Preise (in €/Stck.)

Produktzeichnung

VARIO-Ersatzschlauch (VARIO / DUO)

(120VAR-ET01)

• Ersatzteil für alle Schlauchverbindungen bei VARIO und DUO
• Schlauch sollte mindestens 2 jährlich gewechselt werden wegen Biofilm-Bildung; in Problemfällen öfter wechseln
• inkl. Flachdichtungen

Preise (in €/Stck.)

Produktzeichnung
